NVMe混合扩展背板：BP3-11-N4E04-81B12

产品概述

支持全平台

风扇自动调速
BMC管理

适配主流硬盘、线缆、板卡
布局和散热超行业标准优化

支持

SGPIO & I2 C 管理信号接口

满足NVMe/SAS/SATA硬盘LED管理

2U12盘位

NVMe

混合扩展硬盘背板

支持 3.5" / 2.5"

NVMe/SAS/SATA硬盘

标准SFF规范设计开发

适合

主流混闪和通用服务器

分布式系统｜大数据｜云服务等场景

覆盖

互联网｜金融｜政府｜交通｜院校...

100%国产化

业界首款100%全国产
SAS 12Gb/s Expander芯片服务器硬盘背板
全物料板材国产化

FRONT VIEW前视图

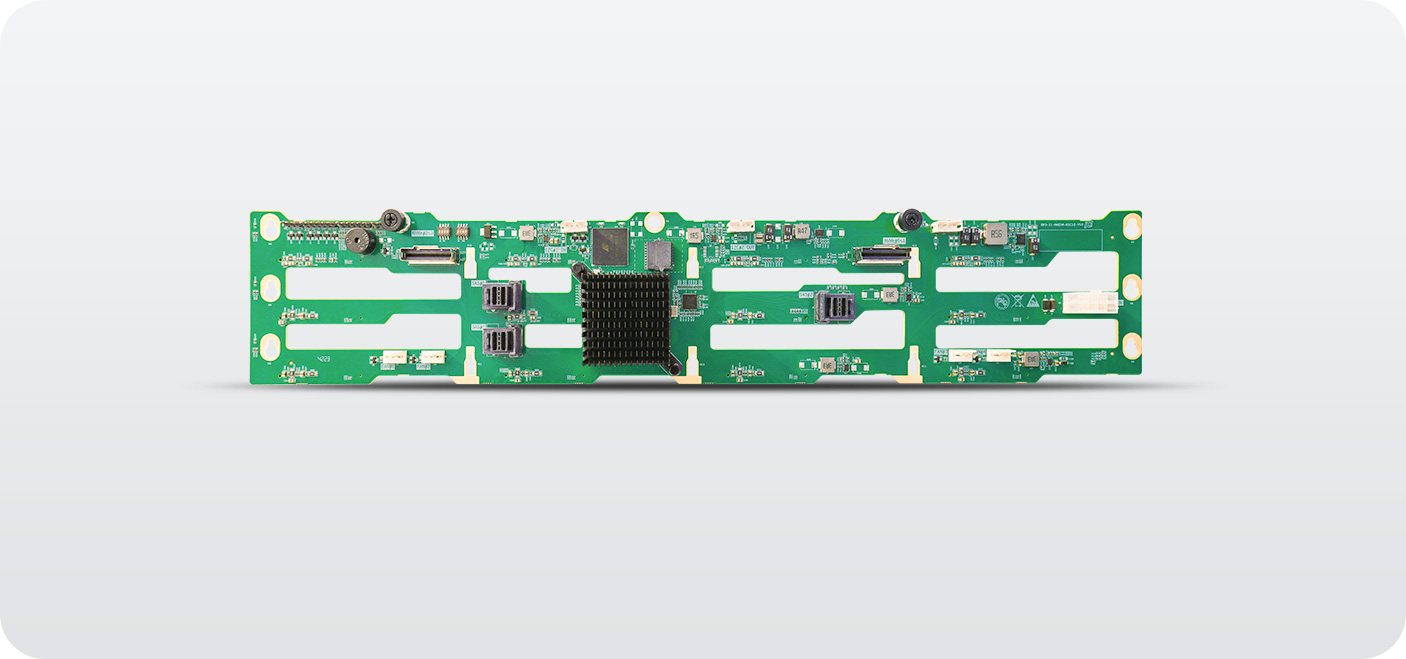

REAR VIEW后视图

类型	100%全国产化NVMe硬盘背板
系列	NVMe混合扩展硬盘背板
规格	3.5"/2.5" 2U12
盘位	12盘位
速率	PCIe 4.0 16GT/s & SAS 3.0 12Gb/s
硬盘接口	SFF-86394 & SFF-84828
上行接口（PCIe）	Slimeline x8 SFF-8654 x8*2（遵循SFF-9402 R1.1规范）
上行接口（SAS）	MiniSAS HD SFF-8643 x4*3（遵循SFF-9402 R1.1规范）
电源接口	CPU 8PIN *1
风扇接口	FAN4PIN风扇*4（支持监控）
管理信号	支持SGPIO（SAS/SATA硬盘LED）支持I2C*2（BMC通讯、硬盘管理、在线升级、风扇控制）
硬盘LED	绿灯 Activity（遵循SFF-8489规范）蓝灯 Locate 红灯 Fail（双色灯）（遵循SFF-8489规范）
扩展芯片	STARS 81xx系列芯片
通风孔面积	24.50%
重量	253.2g
产品特性	全平台兼容风扇自动调速固件在线升级BMC兼容适配主流兼容列表系统散热优化系统布局优化BOM优化管理
产品编号	2022024009
