NVMe混合扩展背板：BP3-04-N4E04-35C12

产品概述

支持

全平台

风扇自动调速
固件在线升级

适配主流硬盘、线缆、板卡
布局和散热超行业标准优化

支持

SGPIO & I2 C 管理信号接口

满足NVMe/SAS/SATA硬盘LED管理和BMC通讯

2U12盘位

NVMe

混合扩展硬盘背板

支持 3.5" / 2.5"

NVMe/SAS/SATA硬盘

标准SFF规范设计开发

适合

主流混闪和通用服务器

分布式系统｜大数据｜云服务等场景

覆盖

互联网｜金融｜政府｜交通｜院校...

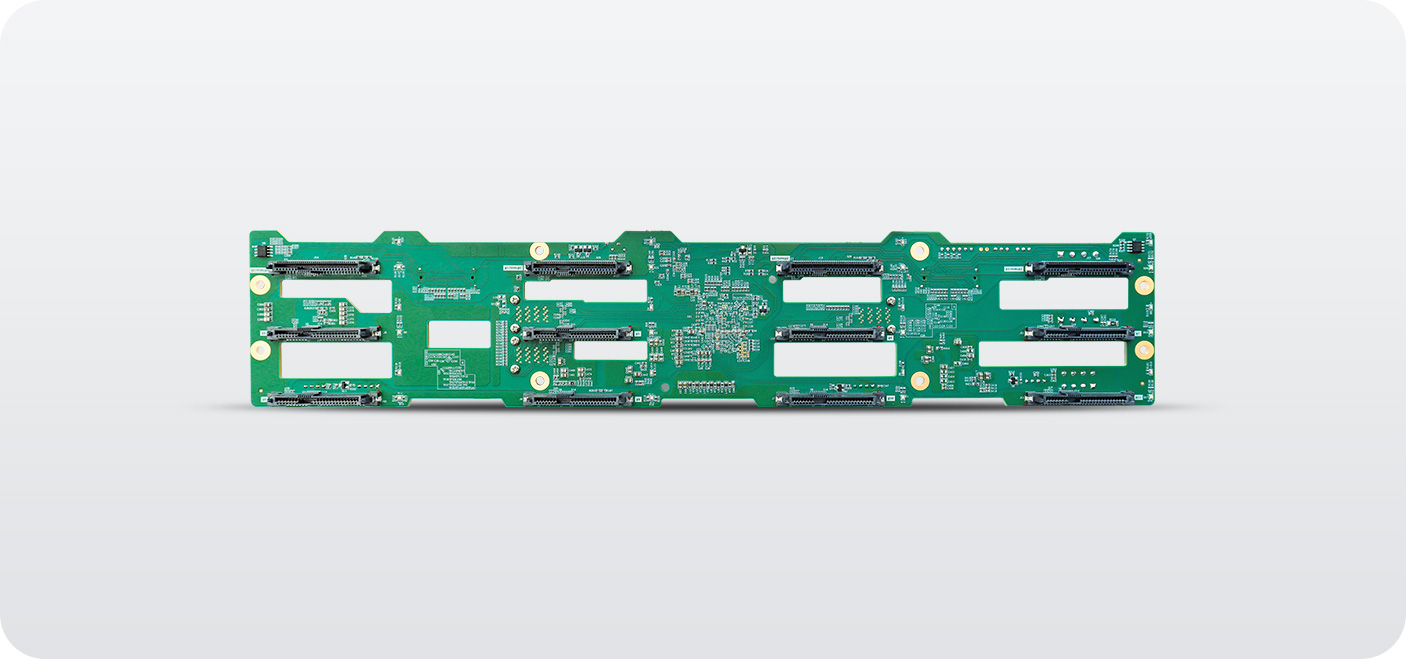

FRONT VIEW前视图

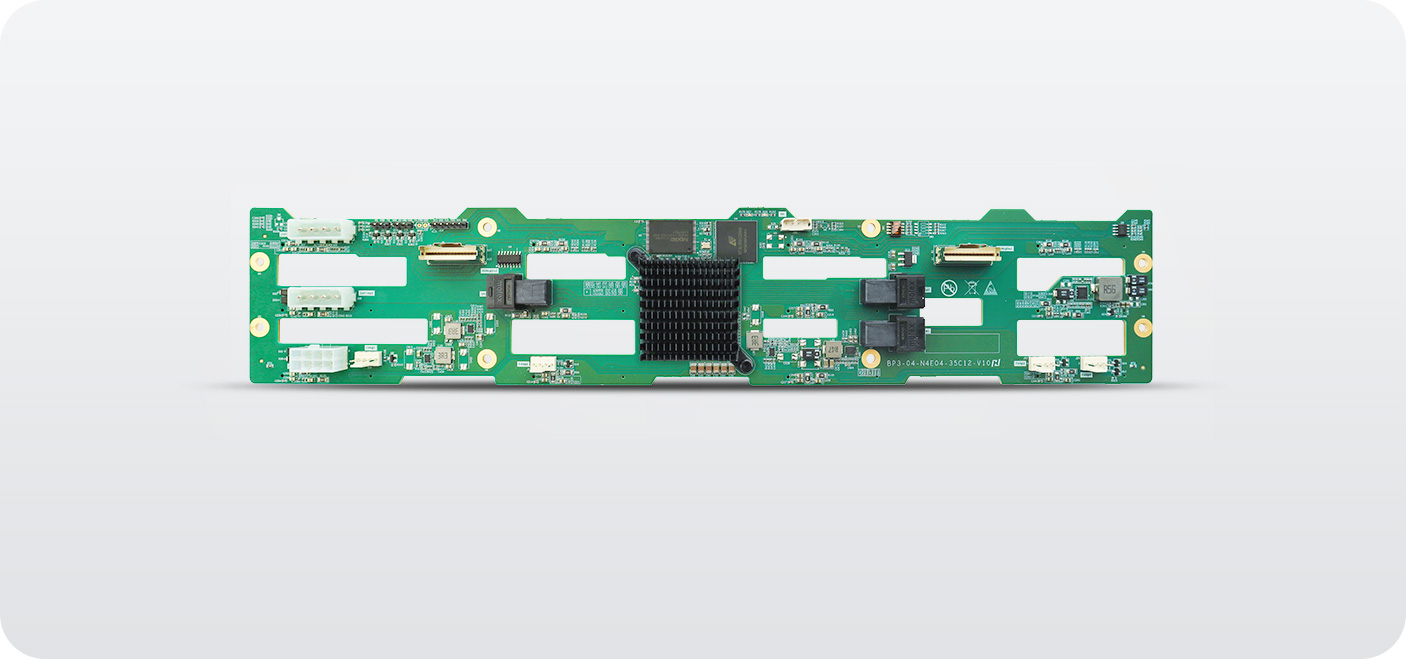

REAR VIEW后视图

类型	NVMe硬盘背板
系列	NVMe混合扩展硬盘背板
规格	3.5"/2.5" 2U12
盘位	12盘位
速率	PCIe 4.0 16GT/s & SAS 3.0 12Gb/s
硬盘接口	连接器SFF-86394 & SFF-84828
上行接口（PCIe）	Slimeline x8 SFF-8654 x8*2（遵循SFF-9402 R1.1规范）
上行接口（SAS）	MiniSAS HD SFF-8643 x4*3（遵循SFF-9402 R1.1规范）
电源接口	CPU 8PIN 12V1 / D4PIN 12V&5V2
风扇接口	FAN4PIN风扇*4（支持监控）
管理信号	支持SGPIO（SAS/SATA硬盘LED）支持I2C*2（NVMe U.2硬盘LED&BMC通讯）
硬盘LED	绿灯 Activity（SFF-8489规范）蓝灯 Locate 红灯 Fail（双色灯）（SFF-8489规范）
扩展芯片	Broadcom 35x系列
通风孔面积	23.01%
重量	256.1g
产品特性	全平台兼容风扇自动调速固件在线升级BMC兼容适配主流兼容列表系统散热优化系统布局优化BOM优化管理
产品编号	20220240006
